K11 - Odskok kufru
Alexxx
Příspěvků: 499



26.09.2010 20:14:31
Mnozí co vlastní Mikru tak nemají odskok kufru a víčka nádrže , na které je společná páčka vedle sedadla řidiče.
Jistě znáte situaci kdy někoho , nebo něco někam vezete a máte to v kufru. Dojedete na určené místo a jelikož potřebujete pouze něco vyložit a mohly by jste hned pokračovat v jízdě , vám tento plán překazí právě absence odskoku kufru, a vy musíte zhasnout motor a jít klíčem otevřít kufr. Víčko nádrže zde nebudem teď řešit , stejně musíme každej na pumpě zhasnou motor.
Jslou 3 možnosti jak to řešit:
- Nechat si vyrobit 2hý klíč
- Domontovat ovládání sehnané někde na vrakovišti
- Nemontovat elektronický odskok kufru

Elektronický odskok kufru
- je silný elektromagnet s bovdenem , který se ovládá elektronický impulsem , a to buď manuálně a nebo Centrálním zamykáním které má výstup na odskok kufru.

Montáž se v skutku jednoduchá. Otevřeme dveře kufru a na jejich zadní straně sundáme krycí plech, drží na jakých si čvončích (dutina a v ní strčený kolík , vlivem zastrčení se roztáhne jako hmoždinka)
Po sundání krytu je vidět zámek v karoserii , odcvakneme pojistku , vytáhneme táhlo směrem dolu , a 2ma šroubama odšroubujeme mechanismus zámku (Zámek budeme odšroubovávat vícekrát smajl 1)

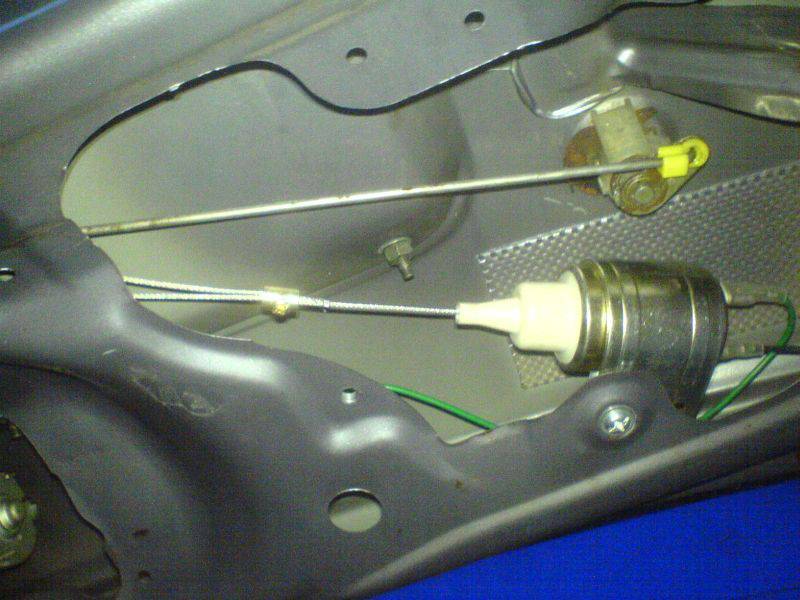

Po ohledání zámku zjistíme taháním za táhlo , co dalšího se děje a jakým směrem se co pohybuje a na pohybující se jazýček přiděláme bovden od magnetu. zámek zase zpet zašroubujem do karoseriie přiděláme dle obrázku manet a začne fáze nastavování , je potřeba docílit toho aby magnet co nejmeně klepal (byl volný) ale aby zase magnet měl dostatečnou sílu na odemčení smajl 10 to už je otázka zkoušení.
Po dokončení nastavení přijde na řadu elektronika.
dole u pantů otevřených dveří vydloubneme na levé straně průchodku s kabeláží zvrchu směrem dolů protáhneme kabel od odskoku , protáhneme průchodkou a dále do karoserie a kabel nám vyleze v blatníku v kufru za polstrováním. Druhý kabel od odskoku připevníme pod nějaký pevný šroub , je to kostra , musí mít pevné spojení!!!!!
Nejspíše bude třeba kabel co nám vylezl v blatníku kufru nastavit aby dosáhl na požadované místo někde k palubní desce, možností je více , nejběžnější jsou spájením vodičů a zaizolováním a nebo použití lisovacích spojek už s izolací.

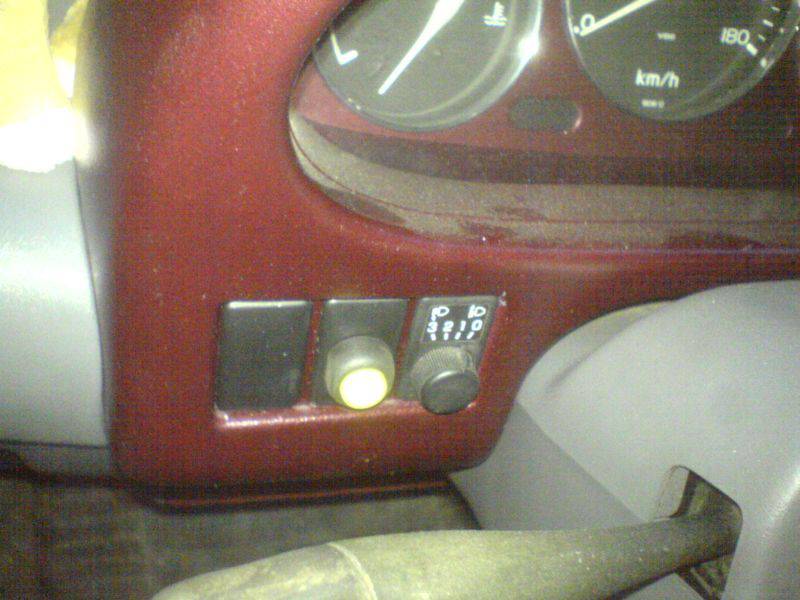

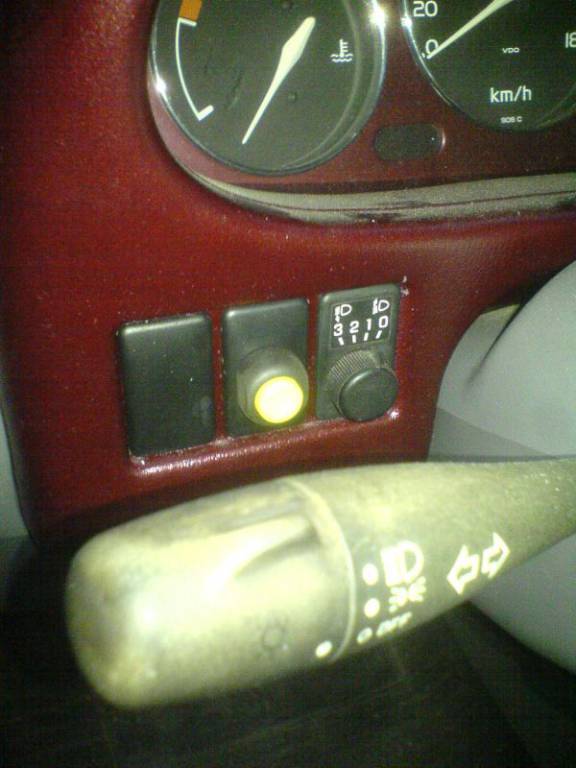

V kabině na palubní desce jsem použil pro tlačítko volné místo vedle nastavení výšky světel a síly podsvícení budíků , verze co mají i mlhovky vepředu si musejí najít jiné místo. smajl 10
ještě dodám že kabel do kabiny až pod volant jsem protáhl lištou která je schovaná pod kobercem a na tu se dostanete tak že u řidiče u jeho nohou odšroubujete jeden křížový šroub a jednu plastovou matici a sundáte kryt , u středových sloupků u 5DV verze odšroubujete opět jeden křížový šroub , kryt povysunete nahoru , mírne roztáhnete a sundáte ze sloupku. k liště se dostanete tak že vezmete za gumu ve po obvodu dveří , sundáte ji , ne úplně a rozcvakne se vám část lišty i s držícím kobercem.
Takže vodič protažený do interieru zapojíme na jeden kontakt tlačítka , dále je pak potřeba sehnat stálé napětí 12V , je možnost dotáhnout přímo od baterky a nebo vzít zkoušečku či multimetr a zjistit na kterém vodiči je za spínací skřínkou stálé napětí , je to jeden s těch silných vodičů bílé barvy .Opět se nabíjejí 2 možnosti jak kabel připojit a to použít prořezávací kabelovou svorku ,a nebo šetrnější způsob je odpojit si baterku , opatrně nožíkem odstranit izolaci na vodičky v šířce 5mm max , vzít páječku , vodič proletovat a druhý vodič s pojistkou vedoucí k druhému kontaktu tlačítka připájet k tomuto silovému vodiči , všechno zpět zase zaizolovat , zapojit , zapojit baterku a jde se zkoušet.
Opět nastává fáze nastavování a vyndávání zámku . Po dokončení nastavení a správné funkčnosti , můžeme přidělat kryt a je hotovo smajl 10
Při montáži krytu nevyužijeme jeden kolík , jelikož jeho díru jsme využili k uchycení magnetu. Ještě dodám že je vhodné magnet vypodložit gumou , minimalizují se tím otřesy a tím i přenos klepání magnetu na karoserii.


Brouček
Příspěvků: 951



26.09.2010 21:48:25
Jo,toto jsem před dvaceti lety řešil na mé Škodě 105.Jako elektromagnety jsem použil cívky ze startéru.Fungovalo to perfektně.A měl jsem to udělané jak na kufr tak na motor.Jedno tlačítko a přepínačem jsem přepínal buď předek,nebo zadek.


Lacííí
Příspěvků: 129



26.09.2010 21:55:28
Ty nemas odskok kufru Alexxxi? No ja ho mam a nic jsem nemontoval ani nevylepsoval, tak nevim. smajl 10


Santi
Příspěvků: 492



26.09.2010 21:57:46
Některé K11 ho nemají. Já mám kus z roku 2000/11 měsíc po facelitu a odskok nemám smajl 43


sluník
Příspěvků: 1105



26.09.2010 22:05:14
Já ho taky nemám.Ostatně kdyby tam byl, tak tady asi Alexxx nebude popisovat jak se tam montuje. smajl 26


Alexxx
Příspěvků: 499



26.09.2010 22:16:55
Ja hé na dřívější neměl , na současné mám smajl 10


Lacííí
Příspěvků: 129



27.09.2010 17:50:40
Ja ho mam, kdybych ho nemel tak sem taky asi nepisu, vis sluniku? smajl 1
a jenom jsem se ptal, myslel jsem ze je ve vsech K11


sluník
Příspěvků: 1105



27.09.2010 23:53:03
No ne, já to psala jako vysvětlení proč to sem Alexxx psal. smajl 1


Lacííí
Příspěvků: 129



28.09.2010 10:16:48
Ja to pochopil neboj a taky jsem vysvetlil proc jsem to sem psal. A je jen dobre ze to sem Alexxx hodil na sklo. smajl 44


sluník
Příspěvků: 1105



28.09.2010 11:09:23
Jsem ráda, že si rozumíme. smajl 1


Lacííí
Příspěvků: 129



28.09.2010 11:34:36
Zenska aby nemela posledni slovo smajl 1 smajl 44


tom
Příspěvků: 2523



28.09.2010 15:04:15
Prosíííím,Prosíííím,jen k věci. Jsme v technice,a tam neznám bratra. smajl 18


Lacííí
Příspěvků: 129



28.09.2010 15:14:53
Dost mi podskakuje-boucha ta zadni deska co v ni mam repraky, cim to stlumit? Nekdy to leze dost na nervy... Dik za odpoved.


sluník
Příspěvků: 1105



28.09.2010 18:53:20
Já to podlepila tou páskou co se dává,když ti doma táhne mezi oknama ( okenní těsnění) a je to v poho. smajl 44


Lacííí
Příspěvků: 129



28.09.2010 19:45:41
Ok dik, zajimave, ale muze byt ucelne. smajl 1 smajl 44
